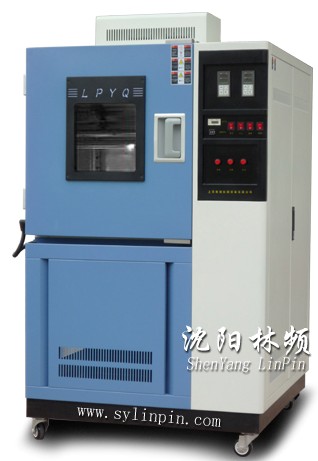

產品用途( High and low temperature-humidity test chamber ) |
| |
該系列產品適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各項性能指標。 |
|
箱體結構特點 |
| |
箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。
補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
水路系統管路電路系統則采用門式開啟，方便維護和檢修。
門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。
箱體左側配直徑25mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用。(孔徑或孔數須增加定貨時說明)
機器底部采用高品質可固定式PU活動輪 |
|
控制系統: |
| |
進口數顯觸摸按鍵，PID微電腦SSR溫度控制器（日本OYO儀表）；
外置式鍋爐蒸汽式加濕器具有節能降耗功能，可節約70%能耗
電器控制主件采用進口“施耐德”及“梅蘭日蘭”元件，更好地控制溫度；
保溫系統采用超細玻璃纖維填充保溫區,內外膽連接部位采用非金屬耐高、低溫材料,有效降低溫度傳導
具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。 |
|
冷凍及風路循環系統 |
| |
制冷機采用法國原裝“泰康”全封閉壓縮機。
冷凍系統采用單元或二元式低溫回路系統設計。
采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫濕度分布均勻。
風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫濕度回穩時間快。
升溫、降溫、加濕系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。 |
|
符合標準: |
| |
GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993 |
|
規格與技術參數 |
| 型號(CM) |
GDS-100 |
GDS-225 |
GDS-500 |
GDS-800 |
GDS-010 |
| 工作室尺寸 |
45*45*50 |
50*60*75 |
70*80*90 |
80*100*100 |
100*100*100 |
| 外型尺寸 |
105*97*176.5 |
105*102*200 |
132*132*217 |
147*152*231.5 |
167*152*231.5 |
| 功率 |
5.5(KW) |
6.5 (KW) |
8.5(KW) |
11.0(KW) |
12.0(KW) |
性
能
指
標 |
溫度范圍 |
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃ |
| 濕度范圍 |
30～98％R.H |
| 波動/均勻度 |
≤±0.5℃/≤±2℃ |
| 濕度偏差 |
＋2、-3％R.H |
| 升溫速率 |
1.0～3.0℃/min |
| 降溫速率 |
0.7～1.0℃/min |
控
制
系
統 |
控制器 |
日本進口微電腦集成控制器 |
| 精度范圍 |
設定精度：溫度±0.1℃、濕度±1％R.H，指示精度：溫度±0.1℃、濕度±1％R.H |
| 濕度傳感器 |
鉑金電阻 PT100Ω/MV |
| 加熱系統 |
全獨立系統，鎳鉻合金電加熱式加熱器 |
| 加濕系統 |
外置隔離式，全不銹鋼淺表面蒸發式加濕器 |
| 除濕系統 |
采用蒸發器盤管露點溫度層流接觸除濕方式 |
| 供水系統 |
加濕供水采用自動控制.且可回收余水.節水降耗 |
| 制冷系統 |
全封閉風冷單級壓縮制冷方式/原裝法國“泰康”/全封閉風冷復迭壓縮制冷方式 |
| 循環系統 |
耐溫低噪音空調型電機.多葉式離心風輪 |
使
用
材
料 |
外箱材質 |
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理 |
| 內箱材質 |
SUS304不銹鋼優質鏡面光板 |
| 保溫材質 |
聚胺脂硬質發泡/超細玻璃纖維綿 |
| 門框隔熱 |
雙層耐高低溫老化硅橡膠門密封條 |
|
標準配置 |
多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔（25、50、100mm）任選1個 |
| 安全保護 |
漏電、短路、超溫、缺水、電機過熱、壓縮機超壓、過載、過電流保護/控制器停電記憶 |
| 電源電壓 |
AC380V±10％ 50±0.5Hz 三相五線制 |
| 使用環境溫度 |
5℃～＋30℃ ≤85％R.H |
注：1、“GDS”為高低溫濕熱試驗箱型號。
2、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
3、可根據用戶的具體要求定做非標型高低溫濕熱試驗室
本技術信息，如有變動恕不另行通知 | |
